功能简介

诚悉设计软件基于Autodesk Revit 软件，进行了深入的定制开发，完全满足轻钢建筑的结构设计需求。

软件操作简单、流程清晰，主要分为以下几个步骤：

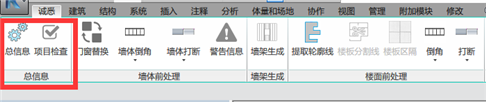

1.项目参数设置

进行整体的参数设置，包括墙体类型、分段长度、竖杆间距等，为后面的模型生成做好准备。

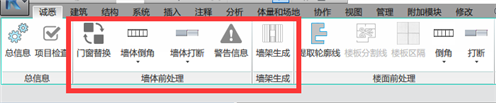

2.墙体生成

分层对墙体模型进行前处理，设置倒角和打断信息，然后一键生成。

3.楼层梁生成

提取楼板轮廓线，自动根据下方墙体划分区域，形成楼板区隔，设计倒角和打断信息后，

可分块生成楼层梁和转换桁架。根据设计需要，自行选择桁架侧接或搁置方式。

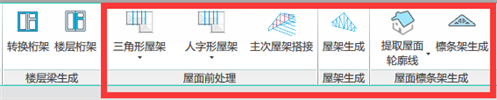

4.屋架、檩条生成

根据屋顶建筑模型，手动拾取屋面关键点位，提取生成屋架和檩条的几何信息，

生成屋架和檩条轮廓线，软件自动生成屋架和檩条龙骨。

5.龙骨编辑

根据设计需求，可在龙骨编辑器中对软件自动生成的龙骨部件进行自由编辑。

6.计算分析

软件提供房屋整体计算和构件计算功能，并出具相应的计算书。也可将模型导入其他专业结构分析中，

进行计算校核。

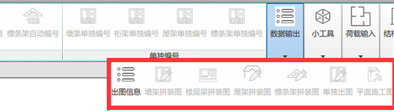

7.输出成果

软件可对构件自动编号、生成构件拼装图、平面布置图等，并导出支持市场主流龙骨加工设备的数控加工文件。
